In zwei Sekunden vom Luftbild zum 3D-Modell

Geschätzte Lesezeit: 3 Minuten

Mit Hilfe eines optischen Kamerasystems kann das Deutsche Zentrum für – und (DLR) binnen Sekunden aktuelle hochauflösende 3D-Geländemodelle liefern – direkt vom oder aus. Im Katastrophenfall benötigen Rettungskräfte und Behörden dann möglichst schnell aktuelle und präzise Lageinformationen.

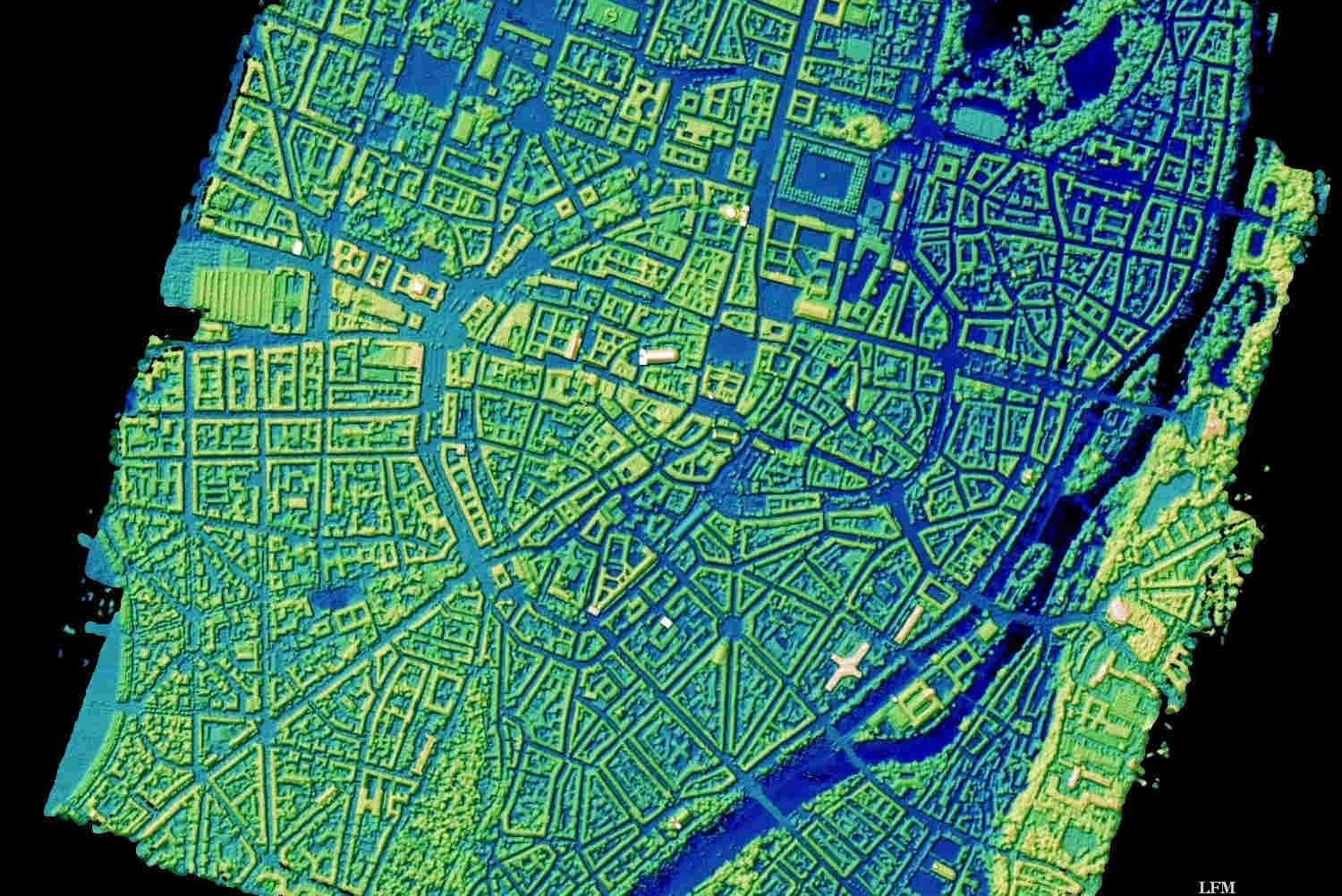

Erdbeben, Hangrutschungen, Tsunamis und andere Katastrophen können die Gestalt der Erdoberfläche jäh verändern. Noch während eines Überflugs erhalten die Einsatzkräfte damit dreidimensionale Lagebilder der betroffenen Regionen, wichtig etwa bei Hangrutschungen oder Sturmkatastrophen: Schäden an Gebäuden, Straßen und Brücken lassen sich umgehend beurteilen. Auch für die Verkehrsbeobachtung oder für die Weiterverarbeitung etwa zu Hochwasserkarten eignen sich die Daten. Die Leistungsfähigkeit des Kamerasystems wurde im Rahmen des Projekts VABENE++ (Verkehrsmanagement bei Großereignissen und Katastrophen) nun unter Beweis gestellt. Als Testgebiete wählten die Wissenschaftler die Innenstadt von sowie das alpine Gebiet um Schloss Neuschwanstein.

Schneller, einfacher, kostengünstiger

Bislang waren erhebliche Rechnerkapazitäten notwendig, um Höhenmodelle in Echtzeit zu erstellen. Nun kann ohne aufwändige Infrastruktur und in gerade einmal 1,8 Sekunden ein Geländemodell mit einer Auflösung von 50 Zentimeter erzeugt werden – mit dem „3K“- und „4k“-Kamerasystem des DLR-Instituts für Methodik der Fernerkundung, welches für den Einsatz im bzw. entwickelt wurde. Für die Testflüge standen die C-208B Grand Caravan sowie der BO 105 der DLR-Einrichtung Flugexperimente zur Verfügung.

„Wir waren schon sehr gespannt auf die ersten hochaufgelösten 3D-Bilder. Die Daten in Echtzeit zu verarbeiten ist alles andere als trivial und wir hatten zunächst auch mit Problemen zu kämpfen. Umso schöner war es dann, als wir über Neuschwanstein mitverfolgen konnten, wie Bild um Bild, flächendeckend die Geländemodelle entstanden sind. Damit haben wir einen wichtigen Meilenstein im Projekt erreicht“, so Dr.-Ing. Franz Kurz vom DLR-Institut für Methodik der Fernerkundung über die erfolgreiche Testkampagne. Für die Echtzeitverarbeitung vereinfachten und beschleunigten die Luftbildexperten das bereits sehr schnelle, am DLR entwickelte „Semi-Global-Matching Verfahren“: Analog zum räumlichen Sehen des Menschen werden die Unterschiede zwischen zwei sich überlappenden Bildern genutzt, um aus dem Versatz die Höheninformationen zu gewinnen.

Damit die Prozessierung stets mit der Aufnahmegeschwindigkeit der Kameras an Bord Schritt hält, wird die Auflösung der Höhenmodelle an das Gelände angepasst. In Gebieten mit großen Reliefunterschieden wird die Bodenauflösung reduziert – und die Rechenzeit dadurch gering gehalten. Dieser Herausforderung stellte sich das Team im Testgebiet um Schloss Neuschwanstein, das einen Höhenunterschied von 1.000 Meter aufweist: Trotz erhöhter Rechenanforderungen konnte das 3K-Kamerasystem das Geländemodell mit einem Meter Auflösung berechnen, synchron zum Aufnahmerhythmus.

aus dem Consumerbereich

Die Institute des DLR leisten mit ihren Arbeiten Beiträge für das Projekt VABENE++, darin werden leistungsfähige Unterstützungswerkzeuge für Behörden und Organisationen mit Sicherheitsaufgaben und Verkehrsbehörden für den Umgang mit Katastrophen und Großveranstaltungen entwickelt. Bei der Entwicklung seines 3K- und 4k- Kamerasystems verzichtet das Institut für Methodik der Fernerkundung auf spezielle Sensoren und komplexe Bauteile, und nutzt stattdessen handelsübliche Elemente aus dem Consumerbereich. Dadurch können die Kosten sehr niedrig gehalten werden. Das gibt Behörden künftig die Möglichkeit, ihre Hubschrauber- und Flugzeugflotten mit dem Kamerasystem auszustatten. Gleichzeitig profitiert das System von der hohen Dynamik am Markt, so dass die Entwickler auch weiterhin Fortschritte in Leistung und Geschwindigkeit realisieren können – zügig, unkompliziert und ohne teure Neuentwicklungen.
